Stôl na hobľovačku

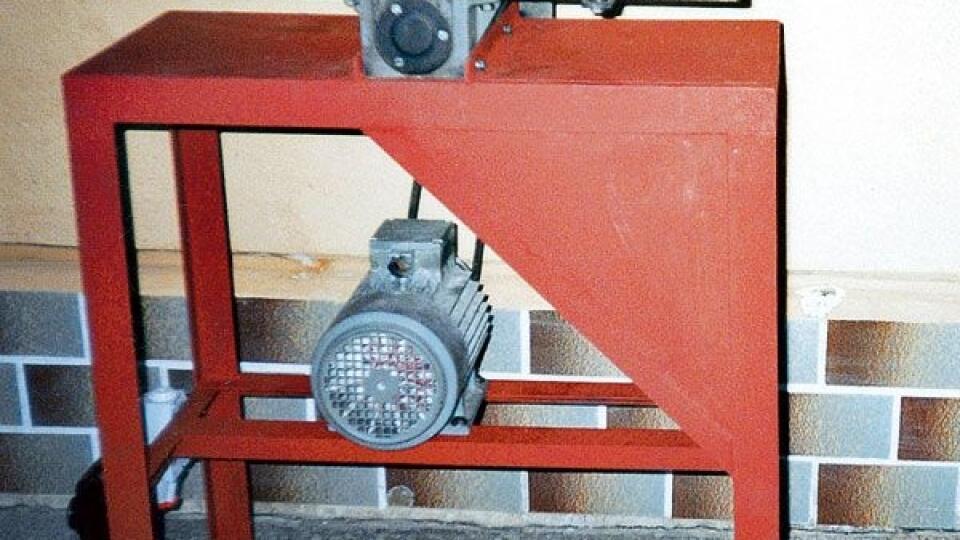

Konštrukcia stolaCelý pracovný stôl je zhotovený z uholníkového profilu 50 × 30 × 3 mm. Najskôr si z profilu narežeme dva kusy dlhé 740 mm (1) a dva kusy s dĺžkou 330 mm (8). Z nich pozvárame základný rám, ku ktorému privaríme štyri nohy pracovného stola dlhé 730 mm (2). Z vrchnej strany pracovného stola podľa šírky hobľovacieho valca privaríme dve priečky s dĺžkou 330 mm (3), ktoré zároveň slúžia aj na upevnenie hobľovacieho valca. Odrežeme dve výstuhy nôh stola (10) a z kratšej strany ich privaríme. Z dlhšej strany stola takisto odrežeme dve výstuhy (6), ktoré slúžia aj na uchytenie elektromotora. Vyfrézujeme v nich drážky a privaríme tam, kde bude upevnený elektromotor. Aby sme triesky (hobliny) sústredili na jedno miesto, privaríme dva uholníky (5) a oplechujeme bočné strany (4), vnútornú (9) a vrchnú stranu stola oceľovými plechmi hrubými 1 mm (dva plechy asi 310 × 330 mm). Aby mal pracovný stôl s hobľovačkou väčšiu stabilitu, privaríme na nohy stola oceľové plechy 100 × 80 × 6 mm (7), ktoré prevŕtame (na prípadné upevnenie pracovného stola, napr. k podlahe). Konštrukciu stola pozvárame, dôkladne opracujeme a natrieme. Aj pri týchto činnostiach platí, že základom úspechu je dôkladná a presná práca. Keď máme konštrukciu stola hotovú, pomocou skrutiek upevníme na pracovný stôl elektromotor s dvojitou remenicou (v našom prípade 2,2 kW, 2 885 ot./min.) a hobľovací valec (šírka 220 mm) s tromi nožmi. Nakoniec pripevníme zásuvku a vypínač na 380 V a elektroinštaláciu zveríme do rúk odborníka.
